恒温水槽.恒温油槽说明书

 点击下载

一.概述

恒温水槽、恒温油槽,广泛应用于石油,化工,电子仪表,物理,化学,生物工程,医药卫生,生命科学,轻工食品物性测试及化学分析等研究部门,高等院校,企业质检及生产部门,为用户工作时提供一个热受控,温度均匀恒定的场源,对实验样品或生产的产品进行恒定温度实验或测试,也可作为直接加热和辅助加热的热源。

二.主要技术指标及要求

1.电源电压:220VAC±10%; 环境温度:25℃; 相对湿度:< 85%RH;

2.温度传感器:PT100;

3.温度设定范围:室温~200.00℃(具体温度范围,根据恒温槽具体型号而定)

温度测量范围:室温~200.00℃

4.温度波动度:±0.05~0.2;

5.温度测量值基本误差:<0.1%;数显分辨率:0.01/0.1;

6.循环泵流量:6L/min;

7.输出触点容量: 加热功率≤1.6KW(阻性负载)

制冷继电器≤4A(感性负载);  循环继电器≤1A(感性负载);

搅拌继电器≤1A(感性负载);  开关继电器≤1A(感性负载);

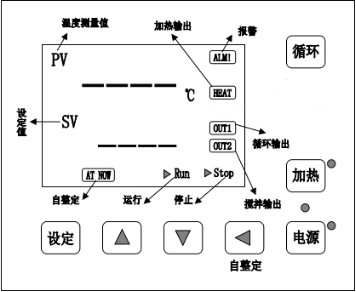

三.面板指示

四.按键定义:

1.“电源”键:开启或关闭控制器本身的显示和所有输出。

注意:通过此键使控制器处于关闭状态时,并未真正切断设备电源,因此若设备长时间不使用,强烈建议拔掉设备外部电源!

2.“循环”键:循环输出开关键。

3.“加热”键:加热允许开关键。

4.“设定”键:在正常显示状态下,点击此键可进入到温度设定状态。

5.“◄”(移位)键:在设定状态下点击此键可使设定值移位闪烁修改。在正常显示状态下,长按此键5秒可进入到温度自整定选择状态。

6.“▼”(减小)键:在设定状态点击此键可使设定值递减,长按此键可使设定值连续递减。

7.“▲”(增加)键:在设定状态点击此键可使设定值递加,长按此键可使设定值连续递加。

五.操作及使用方法

1.使用前,槽内需要加入液体介质,液体介质液面不能低于工作台板20mm

液体介质的选用:

工作温度8~80.00℃时,液体介质一般选用纯净水。工作温度80~300℃时,液体介质一般选用油。

2.循环泵的链接:

内循环,只需要将出液管与进液管用软管连接即可。外循环,将出液管用软管连接在槽外容器进口,将进液管接在槽外容器的出口,容器需要一个双层空间容器,介质必须进入容器外层密闭空间,方可有压力,利于加热介质流进流出。

3.恒温水槽、油槽有内外两种循环模式,外循环可以将槽内恒温液体外引,可以建立第二恒温场,作为热源可以升高槽外部实验室容器的温度,扩展使用范围。还可以内循环使用,外部实验室容器直接放入槽内升高到所需要温度。

4.插好电源,开启电源开关。仪表上电,控制器处于显示和所有输出关闭状态,点击“电源”键,进入到正常工作状态。

5.温度设定

在正常显示状态下,点击“设定”键,进入到温度设定状态,显示窗上排显示提示符“SP”,下排显示温度设定值,修改到所需的设定值后,再点击“设定”键,退出此设定状态,修改的设定值自动保存。

6.说明: 温度设定值:以下称SP;第一路温度测量值:以下称PV;

1) 模式1:手动模式,电源键开启后直接进入到运行状态,与“循环”无关,“加热”键有效,对应加热允许指示灯点亮或熄灭。

2) 模式2:手动模式,电源键开启后进入到停止状态,点击“循环”键启停运行,液晶屏相应显示提示符“Run”“Stop”,在运行状态下,“加热”键才有效,对应加热允许指示灯点亮或熄灭,在停止状态下,“加热”键无效。

3) 模式3:自动模式,电源键开启后直接进入到运行状态,控制器自动控制加热输出,“加热”键无效,加热允许指示灯自动点亮或熄灭。

7.温度异常报警

若显示窗上排显示---”,表示温度传感器故障或温度超过测量范围或仪表本身故障,仪表自动断开加热输出,蜂鸣器连续鸣叫,“ALM!”字符点亮,请检查温度传感器及其接线。

8.上偏差超温报警时,蜂鸣器断续鸣叫,ALM!”字符常亮,超温报警继电器输出断开。

注:若由于改变温度设定值而产生超温报警,ALM!”字符常亮,但蜂鸣器不鸣叫。

9.故障报警

当信号SIN1”、“SIN2”短路时,分别显示错误代码“E-01”、“E-02”。

当允许累计使用时间到时,显示错误代码E-05”。

若有错误代码显示,控制器自动停止运行,断开所有输出,蜂鸣器连续鸣叫。错误代码显示无法清除,若故障排除后,必须点击“电源”键以重新启动运行。

10.蜂鸣器鸣叫时可按任意键消音。

六.系统自整定

当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲,用户在进行系统自整定前请充分考虑此因素。

在运行及正常显示状态下,长按“移位”键5秒,上排显示自整定提示符“AT”,下排显示“oFF”,可点击“增加”或“减小”键选择显示“on”或“oFF”,在显示“on”时,点击“设定”键,正在自整定提示符“AT NOW”闪烁,自整定完成后,“AT NOW” 字符停止闪烁,控制器会得到一组更佳的系统PID参数,参数值自动保存

在自整定过程中,重复上述操作,在显示oFF”时,点击“设定”键,可终止自整定程序运行。若工作模式为23时,点击“循环”键也可终止自整定程序运行。

SPdP”时,自整定结果保存为P1I1d1;反之,保存为P2I2d2

在系统自整定过程中,“加热”键无效,始终允许加热输出,加热允许指示灯常亮;若有上偏差超温报警,“ALM!”字符不亮,蜂鸣器也不鸣叫,但超温报警继电器输出会断开;温度及内部参数设定无效。

特别说明:在进行自整定时,为使结果更准确,当SPdP”时,若非压缩机常开式工作,请手动关闭制冷输出!

七.注意事项

1.使用前,槽内一定要加入液体介质。

2.仪器应安置于通风干燥处,后背及两侧离开障碍物300mm距离。

3.使用完毕,所有开关置于关闭状态,拔下电源插头。

4.内循环可能会使反应槽内温度不稳定,故通常不打开循环功能开关。
